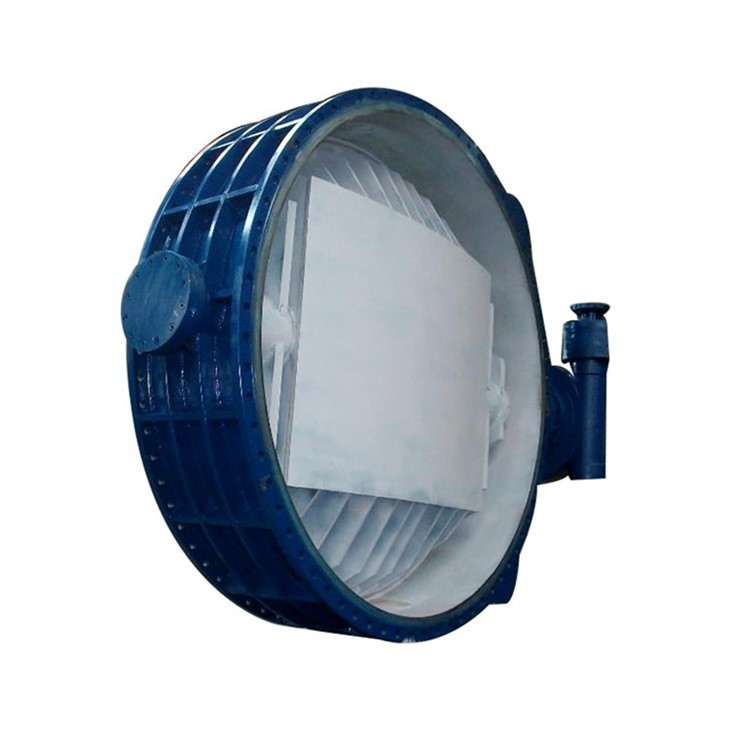

Valvola a farfalla multilivello PTFE triplo offset

I tre eccentrici prodotti della serie di valvole a farfalla hard-sealed multi-livello sono valvole a farfalla a lunga durata e a risparmio energetico. La sua struttura adotta il principio di progettazione tridimensionale del nucleo, la sede della valvola adotta una struttura multistrato compatibile con la tenuta dura e morbida, la lavorazione squisita e la tecnologia avanzata. Questo prodotto è composto da componenti principali come il corpo della valvola, la piastra a farfalla, la sede della valvola a più livelli, lo stelo della valvola e il meccanismo di trasmissione. Pertanto, è ampiamente utilizzato in metallurgia, energia elettrica, petrolio, industria chimica, aria, gas, gas combustibile, approvvigionamento idrico e drenaggio e altre condotte di mezzi corrosivi.

Poiché la valvola a farfalla di questo prodotto adotta il design tridimensionale eccentrico del principio, la traiettoria di movimento dello spazio della superficie di tenuta è idealizzata e non vi è attrito e interferenza tra le superfici di tenuta e il materiale di tenuta viene selezionato in modo appropriato, in modo che la valvola a farfalla abbia prestazioni di tenuta e resistenza alla corrosione. , La resistenza alle alte temperature e la resistenza all'usura sono state garantite in modo affidabile.

Caratteristica progettazione+

· 1. La coppia di apertura è piccola, flessibile e conveniente, risparmio di manodopera e risparmio energetico.

· 2. La struttura tridimensionale del cored rende la piastra a farfalla più stretta e stretta. Le sue prestazioni di tenuta sono affidabili e senza perdite.

· 3. resistenza all'alta pressione, resistenza alla corrosione, resistenza all'usura, lunga durata, ecc.

· 4. Anello di tenuta rinnovabile

· 5. Stelo a prova di eruzione

· 6. Imballaggio a basse emissioni

Design Standard+

· Progettazione: API 609

· Faccia a faccia: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Fine flangia: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Fine saldatura a testa: ASME B16.25

· Test: API598

· Fire safe: API607 / API6FA

Specifiche tecniche+

· Dimensioni: 2"~80"(DN50~DN2000)

· Classe:150LB ~600LB / PN6~PN100

· Connessione: Doppia flangia / Saldatura di culo / Lug / Wafer

· Funzionamento: Ingranaggio worm / Attuatore pneumatico / Attuatore elettrico

· Temperatura:-100~550°C

· Applicazione: Trattamento delle acque / Chimica / Centrale elettrica / Industria siderurgica

Opzione Materiale+

· Body&Disc: Acciaio al carbonio (WCB,LCB)

· Acciaio inossidabile (CF8,CF8M,CF3,CF3M) /

· Acciaio inossidabile duplex(4A,5A,6A) /

· Lega di hastelloy (N-12MV,CW-12MW,CW-2M) /

· Lega inconel (CY-40,CW-6MC) /

· Lega di Monel(M35-1) /

· Lega di bronzo in alluminio (C95400,C95500,C95800,AB2C)

· Stelo: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanio

· Tenuta disco: Sigillatura laminata(SS316+grafite,SS316+PTFE,SS316+RPTFE)

· Sedile del corpo: 13Cr surfaing / SS304 surfacing / SS316 surfacing / STL surfacing
