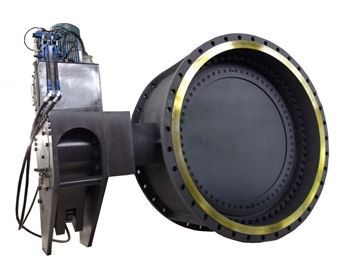

29 ago La valvola a farfalla a triplo offset è adatta alla tua applicazione?
Le valvole a farfalla vengono utilizzate per applicazioni di lavorazione su larga scala che richiedono apertura e chiusura rapide e a prova di perdite. Una valvola a farfalla a triplo offset è un tipo di valvola a farfalla appositamente progettata per risolvere i difetti di altri tipi di valvole a farfalla. In base alla progettazione, è il livello più alto di valvole a farfalla e può funzionare in qualsiasi tipo di lavorazione, compresi ambienti ad alta pressione e temperatura elevata che altre valvole a farfalla non sono in grado di gestire.
Grazie alla tecnologia a triplo offset, la valvola è in grado di resistere all'usura e di mantenere l'integrità della tenuta a prova di perdite molto più a lungo. Ciò la rende una valvola indispensabile per i processi non solo perché resiste a livelli elevati di pressione e temperatura, ma anche perché è economica e richiede poca manutenzione.
In questo post parleremo delle caratteristiche e dei vantaggi della valvola a farfalla a triplo offset, per aiutarti a determinare se è la valvola giusta per la tua applicazione.
Cosa rende diversa la valvola a farfalla a triplo offset?
Rispetto alle valvole a farfalla concentriche (con sede in gomma) e doppio-centriche (ad alte prestazioni), la tecnologia della valvola a farfalla a triplo offset previene l'usura della sede e migliora la resistenza della tenuta. Il terzo offset si riferisce ad uno spostamento angolare che elimina l'attrito durante il ciclo di chiusura e apertura del disco della valvola separando completamente il disco dalla guarnizione fino agli ultimi gradi. Elimina lo sfregamento delle superfici della sede e della guarnizione durante il funzionamento, preservando l'integrità della tenuta molto più a lungo rispetto ad altre valvole a farfalla.
Vantaggi della valvola a farfalla a triplo offset
Esistono diversi motivi per scegliere la valvola a farfalla a triplo offset rispetto ad altre valvole per la propria applicazione. Ecco le principali funzionalità che offre:
Bassa coppia operativa
Il design di una valvola a farfalla a triplo offset fa sì che l'apertura e la chiusura si basino sul posizionamento del disco e della sede, piuttosto che sullo sfregamento della gomma o sul contatto sede/corpo. Meno coppia significa meno usura del metallo e di altre parti, migliorando la durata della vita del
valvola. Significa anche che la valvola può aprirsi e chiudersi più rapidamente perché è necessaria una minore coppia per spostare il disco della valvola.
Metallo temprato sovrapposto
Valvole di valoreLe sedi delle valvole a farfalla a triplo offset sono realizzate con Inconel 718 e grafite pressate contro un rivestimento in stellite + 316SS sul bordo del disco in modo che possano resistere a temperature e livelli di pressione estremi. Le valvole a farfalla a triplo offset di Value Butterfly Valves possono resistere a temperature fino a -320 gradi F, fino a 1.022 gradi F. Hanno una pressione nominale di ANSI 50/300/600/900, che le rende sicure e ideali per sistemi di centrali elettriche.
A prova di perdite
Le valvole a farfalla a triplo offset offrono una tenuta più forte rispetto ad altri tipi di valvole a farfalla e quelle di Value Butterfly Valves sono dotate di un rivestimento in stellite 21 + 316SS temprato Disc Edge. Ciò aumenta la durezza della superficie di tenuta per evitare perdite anche a livelli di alta pressione.
Chiusura senza attrito
Il terzo disassamento è un disassamento angolare che elimina l'attrito durante l'apertura e la chiusura del disco della valvola. Senza attrito la valvola funziona meglio e dura più a lungo, senza l'usura causata dallo sfregamento dei materiali.
Tempo di servizio lungo
I vantaggi di questa tecnologia si traducono in tempi di servizio più lunghi e minori esigenze di manutenzione. Puoi risparmiare denaro e ridurre i tempi di inattività del sistema con una valvola che dura più a lungo. Le valvole a farfalla a triplo offset di Value Butterfly Valves sono garantite per fornire 50,000 cicli senza regolazione della baderna.
Conveniente
Nonostante il loro prezzo più elevato, le valvole a farfalla a triplo offset richiedono materiali minimi per essere realizzate. A causa della loro lunga durata e dei bassi requisiti di manutenzione, ciò le rende un tipo di valvole a farfalla altamente conveniente.
Valutazione del livello di integrità SIL-3
SIL sta per Livello di integrità della sicurezza. Le valvole a farfalla con triplo offset di Value Valves sono classificate SIL-3 su SIL-4, che è il livello di integrità più elevato. Le valvole SIL-4 sono estremamente complesse e costose, ma le valvole SIL-3 offrono un elevato livello di integrità pur rimanendo convenienti.
Applicazioni con valvole a farfalla a triplo offset
Le valvole a farfalla a triplo offset sono ignifughe e resistenti alle alte temperature, pur essendo sufficientemente robuste da resistere a livelli di alta pressione senza perdite. Ciò li rende l’opzione migliore per le applicazioni di generazione di energia, come le centrali elettriche. Sono anche un'opzione sicura per le raffinerie di petrolio e tutti gli impianti chimici che trattano sostanze chimiche reattive dannose. Costruite senza elastomeri o altri materiali sensibili alla corrosione, queste valvole possono resistere alla prova del tempo, indipendentemente dalle sostanze chimiche con cui entrano in contatto.
Anche gli impianti di trattamento dell'acqua possono trarre vantaggio dall'uso di valvole a farfalla a triplo offset perché sono l'opzione più sicura per resistere alla pressione dell'acqua. Mentre le valvole con solo uno o due offset corrono il rischio di cedere alla pressione, i tre offset della valvola a triplo offset garantiscono una maggiore sicurezza. Gli sfasamenti collegati e il loro design geometrico funzionano armoniosamente per aprirsi e chiudersi invece di fare affidamento su un unico sedile che assume tutta la pressione.
Una valvola sicura e ad alte prestazioni che resiste alla prova del tempo
La caratteristica più importante di una valvola è la sua capacità di mantenere sicuro il tuo impianto. Una valvola durevole e ad alte prestazioni contribuisce notevolmente a prevenire problemi di emergenza che causano tempi di inattività per la tua azienda. Il triplo offset della valvola VF-8 Value offre anche i vantaggi della sede nel corpo rispetto al bordo del disco e dell'innesto stelo-disco Spline Drive per consentire la manutenzione dello stelo e del disco. La maggior parte dello stelo e del disco sono saldati insieme. Le valvole a farfalla Value Valves VF-8 sono le migliori valvole per garantire efficienza e sicurezza per applicazioni che comportano elevate quantità di pressione, temperature estreme e sostanze pericolose. Contatta Valvole a farfalla e controlli per ulteriori informazioni!
