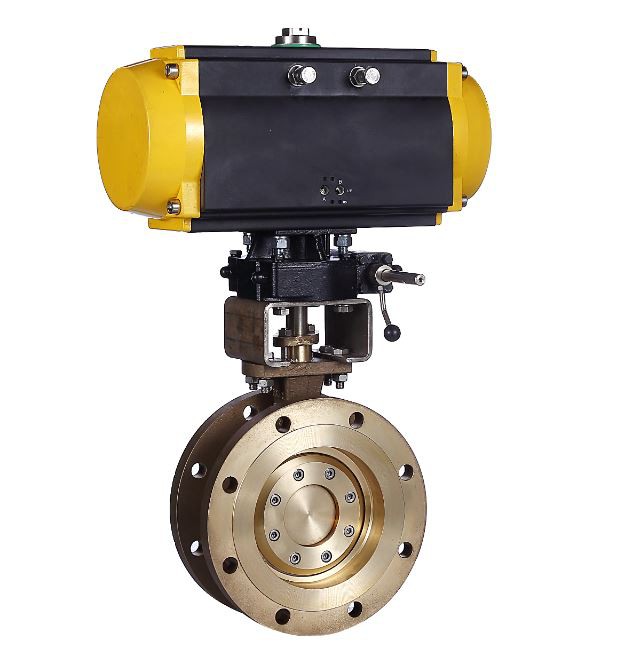

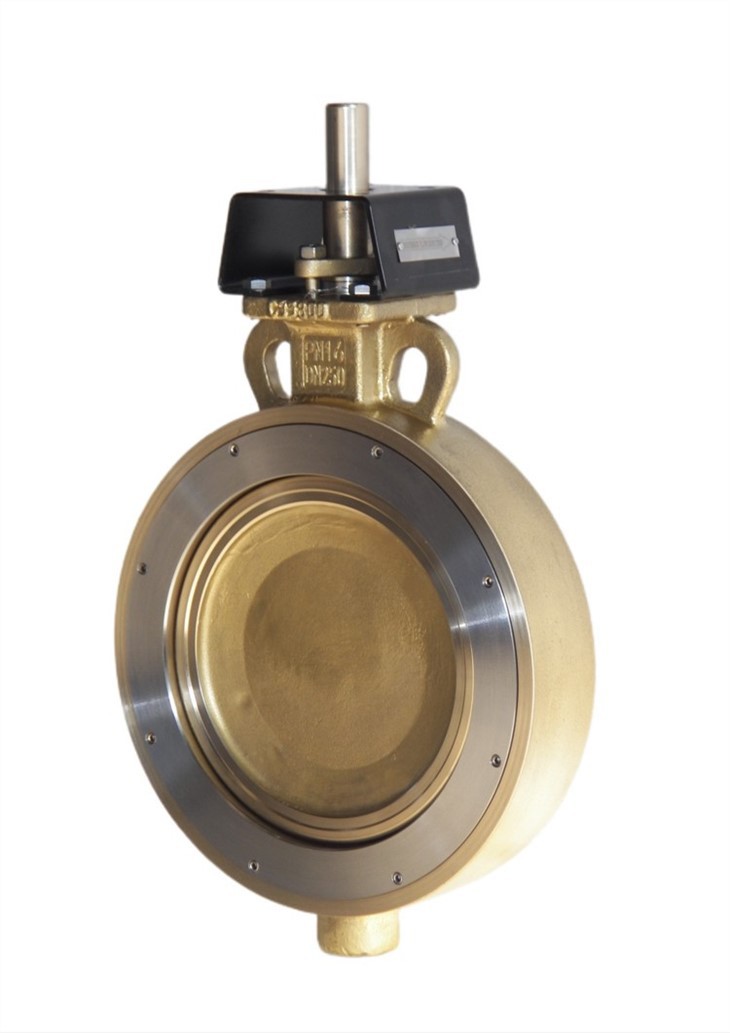

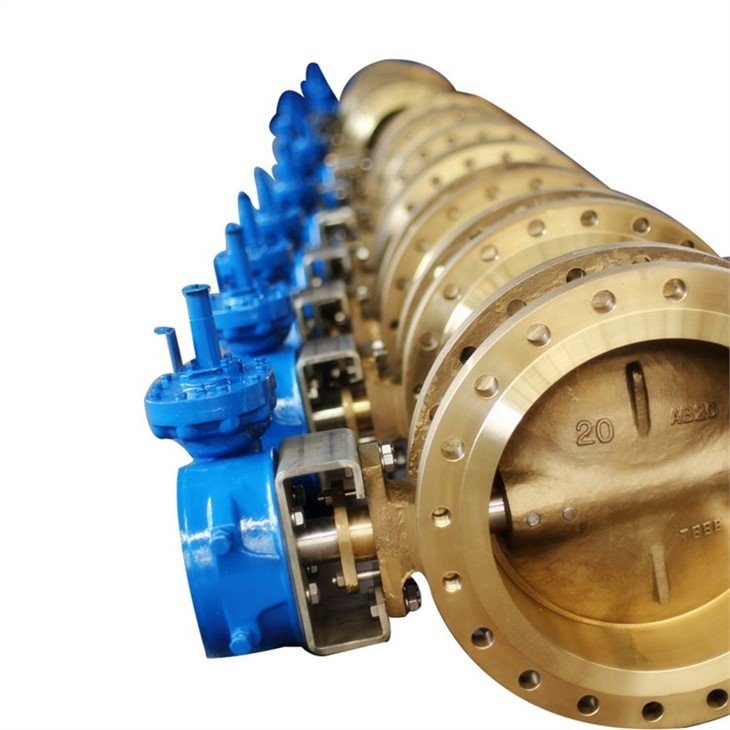

Valvola a farfalla dell'ossigeno

In quanto dispositivo di apertura e chiusura della tubazione dell'ossigeno nell'industria metallurgica, la valvola dell'ossigeno ha molti requisiti particolarmente severi rispetto ad altre valvole generali. Poiché l'ossigeno è un prodotto pericoloso infiammabile ed esplosivo, deve essere a prova di perdite, antistatico e antiscintilla per evitare incidenti. In termini di struttura, il design è: guarnizione senza attrito, che riduce efficacemente l'usura della coppia di guarnizioni, l'usura della guarnizione e l'usura della guarnizione superiore; le viti di messa a terra sono installate sulla flangia laterale per evitare scintille statiche; la parte esposta dello stelo della valvola deve essere a prova di polvere e olio. La valvola a farfalla presenta i vantaggi di buone prestazioni di tenuta, funzionamento leggero e flessibile, sicurezza e affidabilità e lunga durata.

Caratteristica del design +

Normative e standard pertinenti per la progettazione della valvola dell'ossigeno

Il progetto deve essere conforme al" Diversi regolamenti per le reti di tubi dell'ossigeno nelle imprese siderurgiche" emesso dal Ministero della Metallurgia nel 1981, nonché il" Regolamento tecnico per la sicurezza dell'ossigeno e dei gas correlati" (GB16912-1997)," Oxygen Station Design Code" (GB50030-91) e altri requisiti di norme e standard.

(1) La portata massima di ossigeno nei tubi di acciaio al carbonio deve soddisfare i requisiti standard.

(2) Per evitare incendi, una sezione di tubazione in lega di rame o acciaio inossidabile con una lunghezza non inferiore a 5 volte il diametro del tubo e non inferiore a 1,5 m deve essere collegata dopo la valvola dell'ossigeno.

(3) Le tubazioni dell'ossigeno dovrebbero avere il minor numero possibile di gomiti e biforcazioni. I gomiti della tubazione dell'ossigeno con pressione di esercizio superiore a 0,1 MPa devono essere stampati sulle flange della valvola. La direzione del flusso d'aria della testa di biforcazione deve avere un angolo compreso tra 45 ° e 60 ° con la direzione del flusso d'aria del tubo principale.

(4) Nella flangia concava-convessa saldata di testa, il filo di rame rosso per saldatura viene utilizzato come guarnizione O-ring, che è una forma di tenuta affidabile per la resistenza alla fiamma della flangia dell'ossigeno.

(5) La tubazione dell'ossigeno deve avere un buon dispositivo elettrico, la resistenza di messa a terra deve essere inferiore a 10 Ω e la resistenza tra le flange deve essere inferiore a 0,03 Ω.

(6) È necessario installare un tubo di sfiato all'estremità della tubazione principale dell'ossigeno in officina per facilitare lo spurgo e la sostituzione della tubazione dell'ossigeno. È necessario installare un filtro prima che la tubazione dell'ossigeno più lunga entri nella valvola di regolazione dell'officina.

Precauzioni per l'installazione della valvola dell'ossigeno

(1) Tutte le parti a contatto con l'ossigeno devono essere rigorosamente sgrassate e, dopo lo sgrassaggio, utilizzare aria secca priva di olio o azoto per pulire con un soffio.

(2) Per la saldatura è necessario utilizzare la saldatura ad arco con argon o la saldatura ad arco.

Precauzioni per il funzionamento della valvola dell'ossigeno

(1) La valvola dell'ossigeno deve essere aperta e chiusa lentamente. L'operatore dovrebbe stare sul lato della valvola e aprirla tutta in una volta.

(2) È severamente vietato utilizzare l'ossigeno per far saltare la tubazione o utilizzare l'ossigeno per testare perdite e pressione.

(3) Il sistema del biglietto operativo deve essere implementato e lo scopo, il metodo e le condizioni dell'operazione devono essere spiegati e stipulati in modo più dettagliato in anticipo.

(4) Le valvole manuali dell'ossigeno con un diametro maggiore di 70 mm possono funzionare quando la differenza di pressione tra la parte anteriore e quella posteriore della valvola è ridotta entro 0,3 MPa.

Precauzioni per la manutenzione della valvola dell'ossigeno

(1) La tubazione dell'ossigeno deve essere controllata e mantenuta frequentemente, la ruggine rimossa e verniciata, una volta ogni 3-5 anni.

(2) La valvola di sicurezza e il manometro sulla tubazione devono essere controllati regolarmente, una volta all'anno.

(3) Perfezionare il dispositivo di messa a terra.

(4) Prima del lavoro a caldo, è necessario eseguire la sostituzione e lo spurgo. Quando il contenuto di ossigeno nel gas soffiato è compreso tra il 18% e il 23%, è qualificato.

(5) La selezione di valvole, flange, guarnizioni, tubi e raccordi deve essere conforme alle normative pertinenti di" Regolamenti tecnici di sicurezza per ossigeno e gas correlati" (GB16912-1997).

(6) Stabilire fascicoli tecnici, esercizio del treno, revisione e personale di manutenzione.

Altre misure di sicurezza per le valvole dell'ossigeno

(1) Aumentare l'importanza del personale addetto alla costruzione, alla manutenzione e al funzionamento per la sicurezza.

(2) Migliora la vigilanza dei dirigenti.

(3) Migliorare il livello di scienza e tecnologia.

(4) Migliorare continuamente il programma di erogazione dell'ossigeno.

Standard di progettazione +

· Design: API 609 ·

· Faccia a faccia: API609 、 ISO5752-20 、 ISO5752-13 、 DIN F4 、 EN558

· Estremità della flangia: ASME B16.5 、 ASME B16.47 、 EN1092-1 、 GOST 12815 、 Gost 33259 、 MSS SP44

· Fine saldatura testa a testa: ASME B16.25

· Test: API598

· Resistente al fuoco: API607 、 API6FA

Specifiche tecniche +

· Dimensioni: 2 "~ 48"

· Classe: 150Lb ~ 900Lb o PN6 ~ PN160

· Temperatura: 100 ℃ ~ 280 ℃ ~ 420 ℃ ~ 600 ℃

· Connessione: Doppia flangia 、 LUG 、 WAFER

· Funzionamento: ingranaggio a vite 、 Attuatore pneumatico

· Applicazione: industria siderurgica, metallurgica, petrolchimica, chimica

Opzione materiale +

· Corpo: acciaio inossidabile 、 F304 、 F316 、 F321 、 CF8C 、 bronzo alluminio 、 ottone 、 ASTM A494 M-35-1, UNS N24130 、 M30C 、 N06625 、 Monel 400 、 Monel K500 、 INCONEL625, ecc.

· Disco: acciaio inossidabile 、 SS304 、 SS316 、 SS321 、 CF8C 、 bronzo alluminio 、 ottone 、 Monel 400 、 INCONEL625, ecc.

· Attacco manubrio: Monel K500 、 INCONEL625 、 C63200 、 XM-19

Sede: PTFE 、 RPTFE 、 MONEL 、 ASME B564 NO400 、 C63200 、 F304 、 F316 、 SS + STL 、 SS + nitrurazione
