Caratteristiche e vantaggi

La valvola a farfalla a doppio offset TIPBV è una valvola a doppio offset con sede resiliente robusta e affidabile progettata per prestazioni elevate in impianti di trattamento dell'acqua, tubazioni, stazioni di pompaggio e ambienti industriali. Questa valvola di alta specifica è costruita per durare con una sede del corpo saldata, un innovativo albero a secco e un rivestimento epossidico legato per fusione.

Completamente conforme allo standard AWWA C504:

Tutte le valvole a doppia farfalla eccentrica TIPBV sono conformi a AWWA C504 e sono progettate per una lunga durata con poca attenzione o necessità di manutenzione. Gli alberi in acciaio inossidabile sono resistenti alla corrosione. Chevro n V-Le guarnizioni di tipo sono usate per durare la vita della valvola senza regolazioni.

Coppia bassa:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Sedile in gomma sostituibile sul campo:

Il sedile Buna N appositamente composto sigilla a 360 gradi il bordo del disco sferico in acciaio inossidabile. L'esclusivo design della sede scanalata-, insieme all'ampio bordo di sede del disco a forma sferica, consente una maggiore tolleranza di chiusura del disco (fino a 1 grado fuori centro in posizione chiusa senza perdite). La sede è trattenuta meccanicamente nel corpo senza minuteria metallica da una mescola epossidica fusa che assicura che la sede sia conforme al raggio di precisione del disco con una pressione di contatto uniforme. È completamente regolabile e sostituibile sul campo.

Facilità di manutenzione:

Il design Double Offset richiede da zero a una manutenzione minima. Il coperchio del cuscinetto consente all'utente di rimuovere la vite senza fine senza disidratare la tubazione. In caso di sostituzione o riparazione della tenuta, può essere eseguita sul campo, con strumenti comuni, senza la necessità di iniezioni di resina epossidica o di un tecnico specializzato.

Struttura e vantaggi

Standard di progettazione

Design della valvola:

EN593/AWWA C504

Faccia a faccia:

EN558-1/ANSI B16.10

Connessione flangia terminale:

EN1092/ANSI B16.47/ANSI B16.5

Connessione flangia superiore:

ISO 5211

Tipo		Valvola a farfalla eccentrica a tenuta morbida			AWAC504 Valvola a farfalla
Diametro nominale (DN/pollici)		600-3000	100-2600	100-1200	3"-72"
Pressione Nominale (PN/PSI)		0.6	1 0	1.6	150PSI
Pressione di prova	Sigillatura	0.66	11	1.76	165PSI
	Guscio	0.9	1 5	2.4	225PSI
Temperatura di esercizio (gradi)		-10-80			-10-80
Supporti adatti		Acqua dolce, acque reflue, acqua di mare ecc.

Struttura e caratteristiche di tenuta

Specifica tecnica

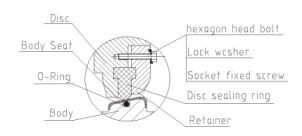

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

Materiali delle parti principali

No,	Nome	Materiale
	Boccola	ZCuZn38Mn2Pb2, supporto F4 Acciaio
2	In basso sha	304 416 420 431
3	Disco	QT450-10 A536 65-45-12
4	Perno conico	304 416 420 431
5	Top sha代	304 416 420 431
6	Corpo	HT200 A126ClassB QT450-10 A536 65-45-12
7	Imballaggio	EPDM NBR
8	fermo	QT450-10 A536 65-45-12 Q235-A Gr33
9	Anello di tenuta del disco	EPDM NBR
10	Corpo anello in acciaio	316
11	Anello di tenuta	EPDM NBR

Un corpo

Realizzato con materiali ad alta resistenza, poca deformazione, si adatta a cattive condizioni di lavoro.

B: Anello di tenuta del corpo

Anello di tenuta in acciaio inossidabile, corpo rotante integrato, alta precisione,{0}}resistente all'usura, lunga durata.

C: Anello di tenuta del disco:

Anello in gomma di tenuta di tipo T, forma integrata stampata, alta precisione, tenuta bidirezionale{0}}.

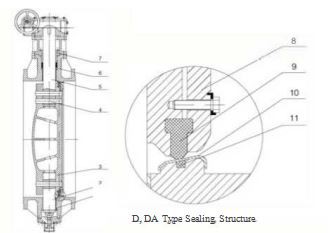

Struttura di tenuta di tipo D, DA

E: Perno conico

Alta precisione, collega l'albero con il disco in modo efficiente

F: Perno-Anello di tenuta

Fissare il perno conico in modo affidabile, prevenire la caduta,

G: premistoppa

Raggiungere la posizione fissa dell'albero superiore e fissare l'anello di tenuta.

H: O-Ring

Multiplex.-Gli anelli possono impedire la fuoriuscita dell'estremità dello stelo.

Io: Boccola

Realizzato in materiale lubrificante e a basso coefficiente di attrito, supporta l'albero e riduce la coppia di rotazione.

J: Albero

L'albero in acciaio inossidabile ad alta resistenza può fornire una coppia efficace.

K: Indossando la rondella

Impedire l'usura dell'anello della stecca e della spalla dell'albero, ridurre la coppia di rotazione e assicurare l'albero nella posizione corretta.

L: O-Ring

Prevenire la fine da perdite in modo efficiente.

M: Copertina inferiore

Attraverso l'anello della stecca di supporto, impedire la caduta del disco e garantire le prestazioni di tenuta.

N: Anello per stecca

Assicurare l'albero nella giusta posizione.

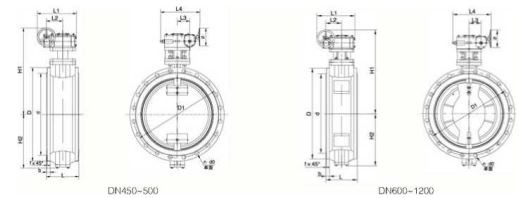

Dimensioni e pesi complessivi

PN10 (Unità: mm, Kg)

DN	Operatore di cambio	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Peso
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

PN10 (Unità: mm, Kg)

DN	Operatore di cambio	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Peso
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Dimensioni e pesi complessivi

PN6/PN10 (Unità: mm, Kg)

Pressione	DN	Operatore di cambio	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Peso
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

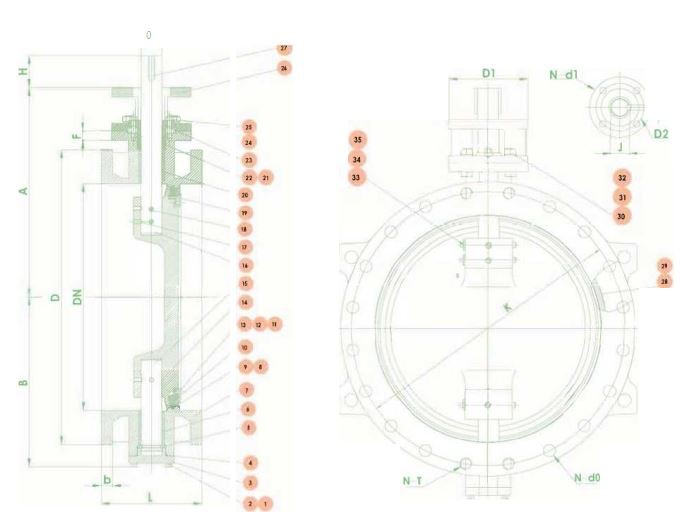

Materiali delle parti principali per la valvola a farfalla AWWA C504

NO.	NOME	QTÀ	MATERIALE	NOTA
1	Guarnizione a molla	8	304
2	Bullone esagonale	8	304
3	Copertina inferiore	1	ASTMA536
4	Guarnizione coperchio inferiore	1	EPDM	NBR
5	Anello Bisetto	1	304
6	LowerBushing	1	316 più TEFLON
7	Corpo	1	ASTMA536
8	Sigillo del corpo	1	EPDM	NBR
9	Anello in acciaio di tenuta del corpo	1	316L
10	Sigillo del disco	1	EPDM	NBR
11	Bullone esagonale	40	304
12	Guarnizione a linguetta esterna	1	304
13	Vite di serraggio a estremità piatta esagonale interna	20	304
14	Disco	1	ASTMA536
15	Albero inferiore	1	SS304
16	Albero superiore	1	SS304
17	Vite terminale Rper	3	SS304
18	Perno conico	3	304

2.	NOME	QTÀ	MATERIALE
19	Anello di pressione	1	304
20	Boccola superiore	1	316 più TEFLON
21	Anello di imballaggio	1	304
22	Anello-	4	EPDM(NBR)
23	premistoppa	1	ASTMA536
24	Dado esagonale	2	304
25	Borchie a doppia estremità	2	304
26	Supporto alla connessione	1	ASTMA536
27	Chiave piatta generale	2	45
28	Etichetta	1	H62
29	Etichetta Rivetto	4	304
30	Bullone esagonale	8	304
31	Dado esagonale	8	304
32	Guarnizione a molla	8	304
33	Guarnizione perno conico	3	304
34	Dado esagonale	3	304
35	Guarnizione a molla	3	304
