Cinque valvole a farfalla eccentriche per tenuta facciale

La sede della valvola rimovibile e completamente forgiata, il design dell'anello di tenuta integrato a piastre a farfalla sostituibile, non farà sì che l'intera macchina riferisca le tasse a causa di problemi di usura della guarnizione; l'intera macchina può essere completamente smontata e rimontata in loco, cioè ogni accessorio può essere in loco Manutenzione e sostituzione può ridurre il costo di utilizzo a lungo termine del prodotto. Il design multi-eccentrico rende la superficie di tenuta senza attrito, l'espansione termica e la contrazione sono più uniformi e la gamma di applicazioni è più ampia.

Caratteristica progettazione+

In risposta alle esigenze delle diverse condizioni di lavoro, abbiamo sviluppato una valvola a farfalla bidirezionale da metallo a metallo quintuple sulla base della tripla eccentricità.

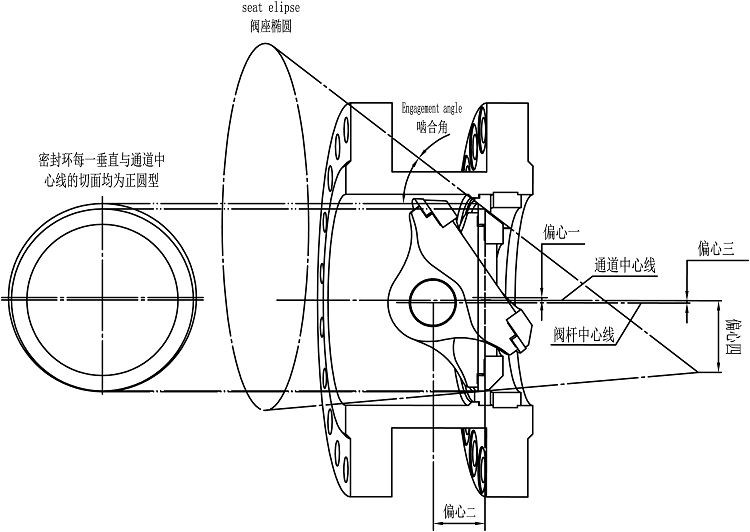

Valvola a farfalla a quattro eccentrici con quattro strutture eccentriche;

Il primo è eccentrico; il centro del cerchio vero è eccentrico, e ogni tangente dell'anello di tenuta perpendicolare all'asse di mezzeria del canale è un vero cerchio, e il centro di ogni sfaccettatura è eccentrico all'asse di mezzeria del canale.

Il secondo è eccentrico; l'albero è eccentrico, la superficie di tenuta è posizionata sul lato dello stelo della valvola e la superficie di tenuta è eccentrica allo stelo della valvola,

Il terzo è eccentrico; il diametro è eccentrico, lo stelo della valvola si trova su un lato della linea centrale del canale della valvola e lo stelo della valvola è eccentrico al centro del canale.

Il quarto eccentrico, la parte superiore del cono ellittico è eccentrica, e la linea circonferenziale del perfetto anello di tenuta circolare viene estesa per formare un cono ellittico, e la parte superiore del cono ellittico è eccentrica al centro del canale.

La quinta eccentricità; Quadrupla sezione smussata offset del cono esteso dal cerchio ovale, anello di tenuta del cerchio positivo.

Design Standard+

· Progettazione: API 609

· Faccia a faccia: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Fine flangia: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Fine saldatura a testa: ASME B16.25

· Test: API598

· Fire safe: API607 / API6FA

Specifiche tecniche+

· Dimensioni: 2"~104"(DN50~DN2600)

· Classe: 150LB ~ 2500LB / PN6 ~ PN420

· Connessione: Doppia flangia / Saldatura di culo / Lug / Wafer

· Funzionamento: Ingranaggio worm / Attuatore pneumatico / Attuatore elettrico

· Temperatura:-196~900°C

· Applicazione: Riscaldamento diretto / Fusione di ferro e acciaio / GNL / Centrali elettriche / particelle cristalline / polveri / muco ect varie dure condizioni di lavoro

Opzione Materiale+

· Body&Disc: Acciaio al carbonio (WCB,LCB)

· Acciaio inossidabile (CF8,CF8M,CF3,CF3M) /

· Acciaio inossidabile duplex(4A,5A,6A) /

· Lega di hastelloy (N-12MV,CW-12MW,CW-2M) /

· Lega inconel (CY-40,CW-6MC) /

· Lega di Monel(M35-1) /

· Lega di bronzo in alluminio (C95400,C95500,C95800,AB2C)

· Stelo: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanio

· Sigillatura disco: / F304+ Nitriding / F304+STL / F316+ Nitriding / F316+STL

· Sedile del corpo: / F304+ Nitriding / F304+STL / F316+ Nitriding / F316+STL

Applicazione in+

Muco con liquido granulare.

Polvere solida.

Fluido di cristallizzazione.

Liquido liquido ad alta temperatura differenza polimerizzazione fluido.

Dimensioni della fibra.

L'alta temperatura scioglie il sale.

Valvola a farfalla di rete di riscaldamento bidirezionale.

Criogenica, valvola a farfalla GNL.

Valvola a farfalla ad alta pressione da 2500 libbre.

Valvola a farfalla ad alta temperatura a 1100 °C.

Valvola a farfalla ignifuga e antistatica a prova di esplosione.

Valvola a farfalla a struttura speciale per la conservazione e lo spurgo del calore
