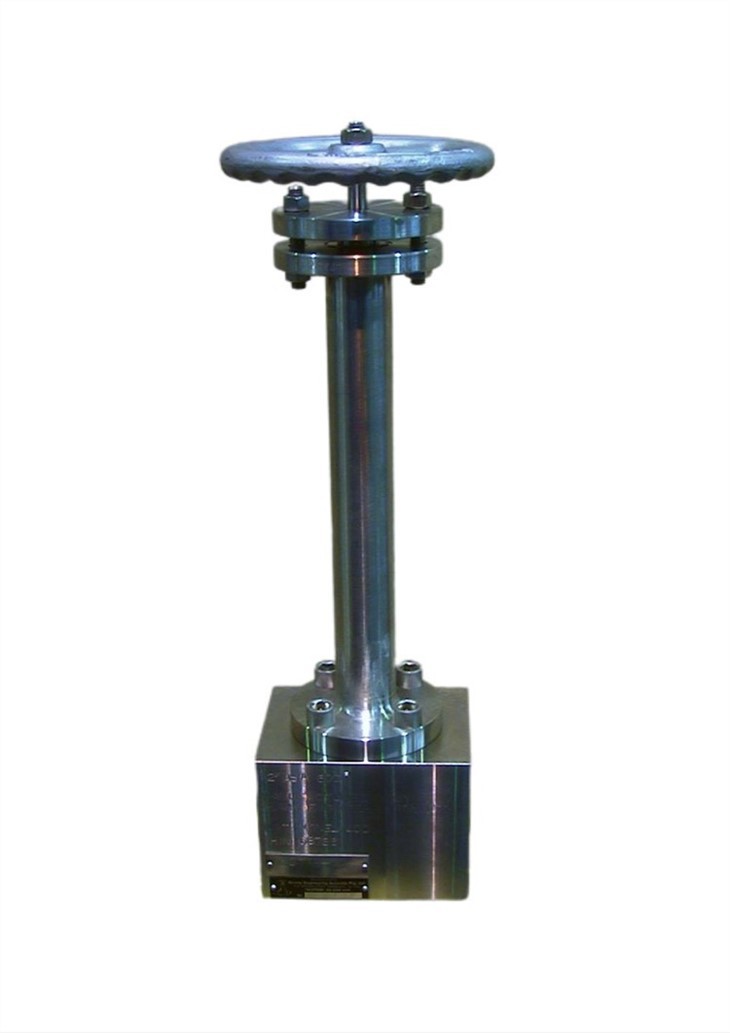

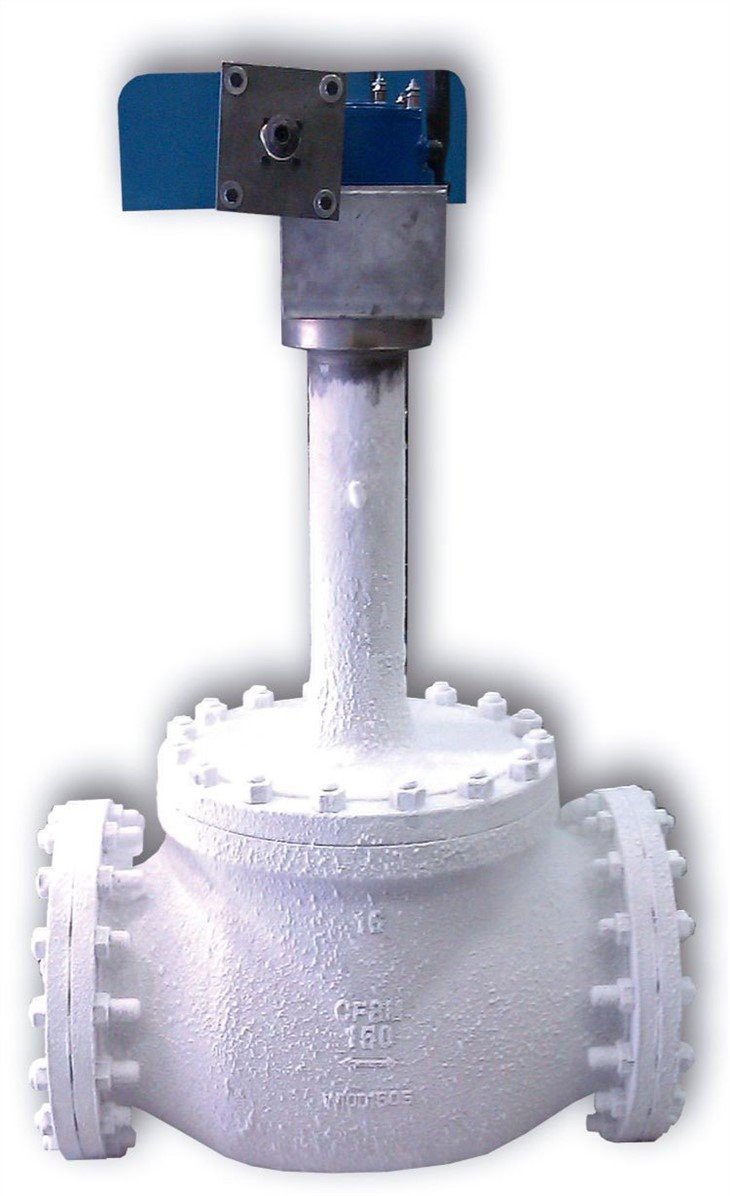

Valvola a sfera criogenica

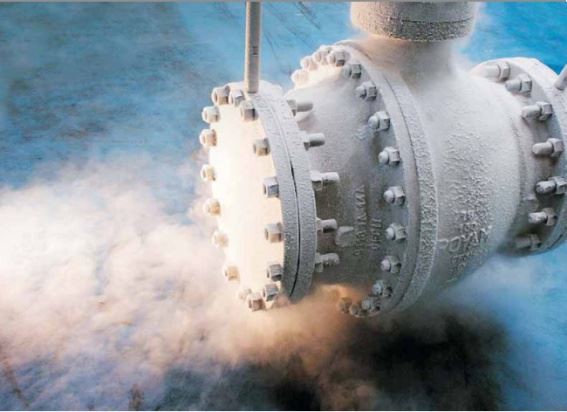

Le valvole a sfera a temperatura ultra-bassa sono utilizzate principalmente negli impianti delle industrie del gas naturale liquefatto, del gas di petrolio liquefatto e della separazione dell'aria. Il mezzo criogenico liquido in uscita comprende: ossigeno liquido, idrogeno liquido, gas naturale liquefatto, prodotti petroliferi liquefati, ecc. Questi supporti non sono solo infiammabili ed esplosivi, ma anche la gassificazione si verifica quando vengono riscaldati o lampeggiati e il loro volume si espande bruscamente durante la gassificazione. Se la valvola che trasmette questi fluidi ha una cavità della valvola chiusa e il design strutturale è irragionevole, farà sì che la cavità della valvola superi la pressione, con conseguente perdita di mezzi e persino fessurazione della valvola, causando incidenti.

Caratteristica progettazione+

1. La valvola soddisfa i requisiti di ASME B16.34, API 6D, ASME B16.10, ASME B16.25, BS 5351, BS 6364, MESC 77/200 e altri standard.

2. La dimensione allungata della testa della valvola soddisfa i requisiti mesc 77/200 o BS6364.

3. La sede della valvola ha la funzione di pressione auto-rilasciante nella cavità corporea per evitare che il mezzo intrappolato nella cavità corporea danneggi la valvola in condizioni di riscaldamento anomale.

4. La guarnizione sullo stelo è progettata sulla parte superiore dello stelo e del cofano per ridurre l'influenza delle variazioni di temperatura sull'imballaggio.

5. Una piastra a goccia è progettata per evitare che il vapore acqueo nell'aria si liquefa e flui lungo la valvola per congelare e danneggiare la valvola.

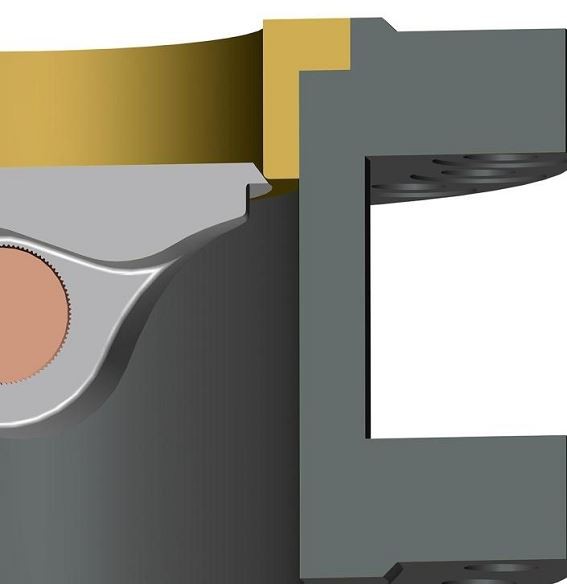

6. La sede della valvola, lo stelo della valvola e il coperchio del corpo sono sigillati con un design brevettato senza molla, Evita che la molla sia facile da fallire e causi inceppamenti e perdite interne e l'uscita non funzioni come guarnizione.

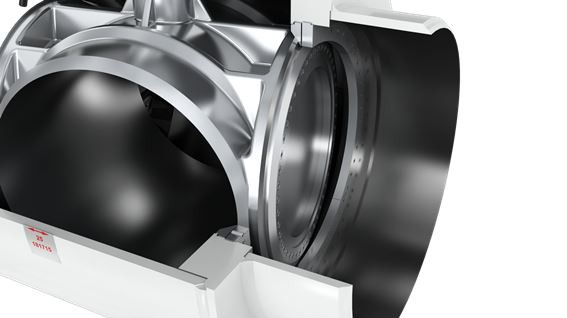

7. L'anello di tenuta a sfera e l'anello del sedile della valvola adottano un design sostituibile metallo-metallo, che evita il problema della breve durata dei materiali di tenuta morbida.

8. L'anello di tenuta a sfera e l'anello della sede della valvola sono progettati con un design eccentrico senza attrito multiplo e una superficie di tenuta STL, che evita la perdita della superficie di tenuta a causa dell'attrito della superficie sferica.

9. Il design ignifugo soddisfa lo standard API 607 e il design antistatico soddisfa lo standard BS 5351.

10. Processo di produzione speciale della valvola a sfera a temperatura ultra-bassa

11. Apparecchiature a temperatura ultra-bassa

12. Trattamento a bassa temperatura del corpo valvola e di tutte le parti

13. Sgrassaggio, pulizia, asciugatura e assemblaggio.

Design Standard+

Standard di progettazione:soddisfa i requisiti API6D, API608, ISO17292, BS5351, BS6364

Faccia a faccia:soddisfa i requisiti API6D, ASME B16.10

Fine flangia: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / MSS-SP44

Test microleak:Soddisfa i requisiti IS015848, API622, SHELL SPE77-312, TA-LUFT

Test antincendio:soddisfa i requisiti API607, API6FA

Standard di test di resistenza e tenuta:soddisfa i requisiti API598, API6D, BS6364, EN12266,ISO5208

Specifiche tecniche+

· Dimensioni: 3"~48"(DN80~DN2000)

· Classe: 150LB ~ 900LB / PN6 ~ PN160

· Connessione: Doppio motivo lungo flangia / Doppio motivo corto flangia / Saldatura a culo ·

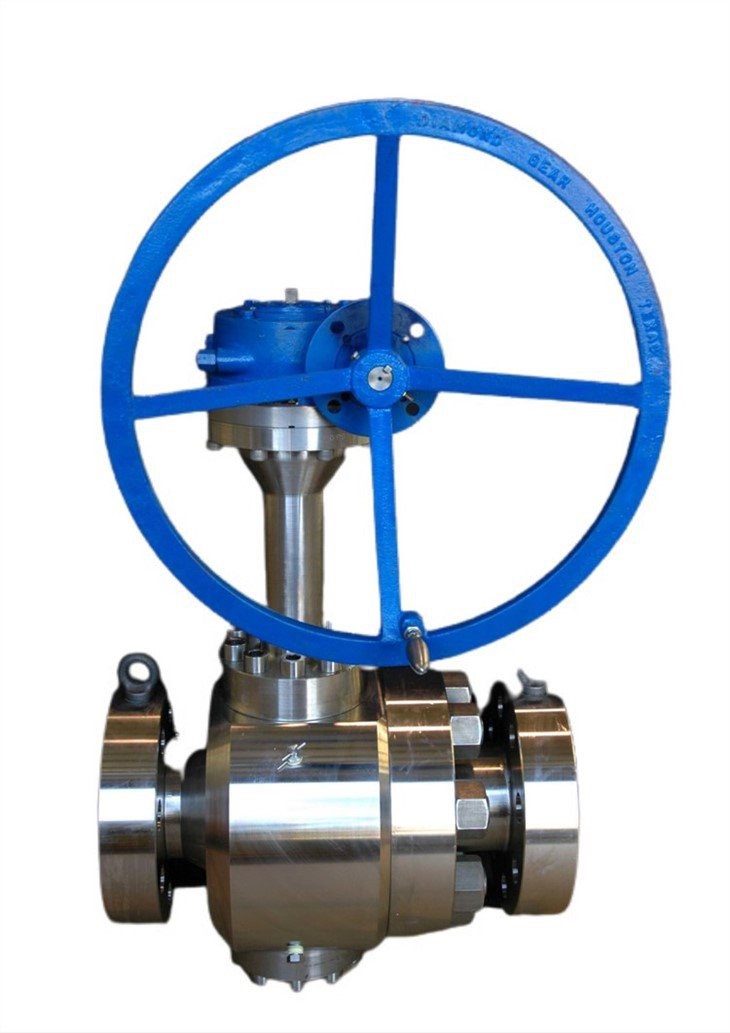

· Funzionamento: Ingranaggio worm / Attuatore pneumatico / Attuatore elettrico

· Temperatura:-269°C~ -50°C

· Applicazione:La temperatura dell'ammoniaca liquefatta è di -269°C, la temperatura dell'idrogeno liquido è di -254°C, la temperatura dell'elio liquefatto è di -196°C, la temperatura dell'ossigeno liquido è di -183°C, la temperatura del gas naturale liquefatto è di -162°C

Opzione Materiale+

· Corpo: SS304L, SS316L, F316, LC1, LC2, LC3, LCB, WCB

· Palla:CF3M, CF8M, F316

· Stelo: F316, ASTM A479 XM-19(UNS S20910)

· Tenuta disco: F316L+STL

· Sedile carrozzeria: F316L+STL
