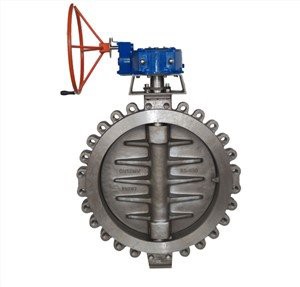

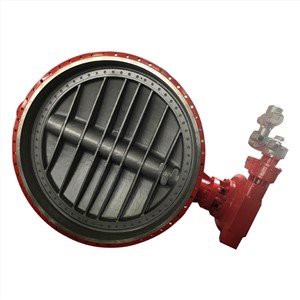

Valvola a farfalla metallo-metallo con triplo offset

◆ Specifiche dell'API

Come tutti sappiamo, API609 è infatti diventato lo standard internazionale per le valvole utilizzate in importanti pipeline industriali. Xinluoke è progettato e prodotto in stretta conformità con l'ultima versione delle specifiche API609. La cosa più preziosa è che il design di base della valvola a farfalla Xinluoke non è limitato alle specifiche API. Può corrispondere a BS5155, ANSI B 16.34, ASME SEC VIII e altre specifiche principali. Ciò garantisce che la valvola a farfalla Xinluoke possa essere utilizzata in tutti i campi industriali. Utile.

◆ design di tenuta bidirezionale

La valvola a farfalla a tenuta dura in metallo a tre eccentrici realizza una tenuta bidirezionale e può sopportare la pressione in entrambe le direzioni e non si verificano perdite interne quando la pressione è positiva o inversa.

◆ Doppia struttura di sicurezza

In stretta conformità con le specifiche API609, al fine di prevenire la deformazione della piastra della farfalla causata dall'influenza della pressione e della temperatura del fluido, dalla dislocazione dello stelo della valvola e dall'occlusione della superficie di tenuta, due anelli reggispinta indipendenti sono installati sulla parte superiore e lati inferiori della piastra a farfalla. Garantire il normale funzionamento della valvola in qualsiasi condizione di lavoro;

Allo stesso tempo, al fine di prevenire incidenti imprevisti causati dal danneggiamento dello stelo della valvola causato da ragioni sconosciute, sono progettati due meccanismi indipendenti di prevenzione della fuoriuscita dello stelo della valvola all'interno e all'esterno dell'estremità inferiore della valvola, che garantisce anche la pressione livello della valvola a farfalla dal lato. Raggiungi fino a 2500 sterline.

◆ Nessun design della zona morta

Nel processo di progettazione, è stata prestata particolare attenzione ai problemi applicativi nel campo del controllo, e il principio di tenuta della valvola a farfalla tripla eccentrica è stato pienamente utilizzato per ottenere un design ad angolo aperto senza zona morta, eliminando così il comune fenomeno dei salti di apertura durante l'apertura valvole ordinarie. Elimina l'impossibilità di regolare la valvola a causa di vari fattori instabili come l'attrito nel campo di apertura basso della valvola, ovvero elimina la zona morta (banda non sensibile), il che significa che la valvola a farfalla Xinluoke può quasi iniziare da { {1}} apertura. Controlla l'area fino a 90 gradi di apertura. Il rapporto di controllo normale è più di 2 volte quello delle normali valvole a farfalla e il rapporto di controllo più elevato può arrivare fino a 100:1. Ciò crea buone condizioni per l'uso della valvola a farfalla Xinluoke come valvola di controllo, soprattutto quando il diametro è grande, il costo della valvola di intercettazione è estremamente elevato e la valvola di intercettazione non può raggiungere perdite pari a zero. Deve essere spento in condizioni che richiedono un arresto di emergenza. Una valvola di intercettazione è installata sul lato della valvola e la valvola a farfalla Xinluoke integra controllo e intercettazione e il suo risparmio energetico è estremamente impressionante.

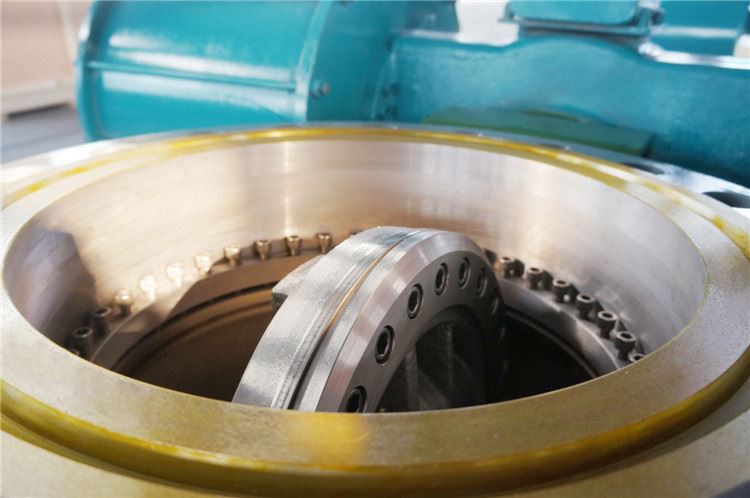

◆ Struttura della sede della valvola

Sono disponibili due strutture di installazione della sede della valvola per le valvole a farfalla a triplo eccentrico. La maggior parte di essi sono fogli laminati in acciaio inossidabile e fogli di grafite da installare sulla piastra a farfalla. La superficie di tenuta viene facilmente corrosa dai fluidi e la durata della sede della valvola è molto breve. Ma la valvola a farfalla Xinluoke adotta la struttura della sede della valvola forgiata in acciaio legato interamente in metallo. I suoi vantaggi sono resistenza all'erosione, resistenza all'usura, resistenza alle alte temperature e alla pressione e lunga durata, il che è inimmaginabile per le valvole a farfalla a doppio eccentrico o altre valvole a farfalla a triplo eccentrico.

◆ Coppia di guarnizioni sostituibili

La coppia di tenuta della valvola a farfalla Xinluoke è unica. Poiché la superficie di tenuta della piastra a farfalla e della piastra a farfalla sono indipendenti, anche la sede della valvola e il corpo della valvola sono indipendenti, quindi la superficie di tenuta della piastra a farfalla e la sede della valvola possono essere sostituite contemporaneamente, vale a dire , quando la piastra a farfalla è sigillata Quando la superficie o la sede della valvola sono danneggiate, non è necessario affrettarsi a trasportarla allo stabilimento di produzione o smontare la valvola, è sufficiente sostituire la superficie di tenuta della piastra a farfalla e la sede della valvola. Ciò non solo riduce notevolmente i costi di manutenzione, ma riduce anche notevolmente le ore di manodopera per la manutenzione e le revisioni. Intensità e difficoltà.

◆ Struttura fissa equilibrata

Partendo dalla forma e dalle caratteristiche della superficie di tenuta della valvola a farfalla tripla eccentrica, la coppia di tenuta della valvola a farfalla Xinluoke adotta un metodo di fissaggio a distribuzione bilanciata, che non solo ha un posizionamento accurato, ma fa anche sì che ogni bullone riceva una forza equilibrata, impedendo distribuzione non uniforme delle sollecitazioni. La coppia di guarnizioni è allentata e perde.

◆ Struttura refrattaria intrinseca

Molte valvole dichiarano di avere una struttura resistente al fuoco, ma la maggior parte di esse utilizza una struttura a doppia sede morbida e dura per ridurre le perdite. In effetti, questo è molto pericoloso perché la combustione incompleta della sede della tenuta morbida farà sì che il metallo sostenga la sede. Lo stress, la differenza di temperatura e la deformazione causeranno il fallimento della funzione refrattaria. Pertanto, l’Europa e gli Stati Uniti stanno gradualmente eliminando questo tipo di falsa valvola refrattaria. Poiché non presenta perdite, non richiede l'ausilio di una guarnizione morbida ed è una vera e propria struttura essenziale resistente al fuoco.

◆ Sistema di imballaggio a carico dinamico

In termini di perdite della valvola, tradizionalmente, la perdita della sede della valvola è spesso concentrata, cioè la perdita interna, e la perdita della parte della guarnizione, cioè la perdita esterna, viene ignorata. In effetti, è un fatto indiscutibile che nella società contemporanea, dove le questioni ambientali sono sempre più apprezzate, le perdite sono molto più dannose delle perdite interne. La valvola a farfalla tripla eccentrica è di tipo rotativo e il movimento dello stelo è di soli 90 gradi. Rispetto al movimento dello stelo della valvola delle valvole a saracinesca e delle valvole a globo, che sono movimenti alternativi a spirale multigiro, il grado di usura della parte della guarnizione è molto basso. La durata è molto lunga e il design standard del carico dinamico è adottato per la struttura di prevenzione delle perdite esterne come la guarnizione dell'imballaggio, in modo che si possa garantire che le prestazioni di tenuta standard siano inferiori a 100 ppm quando il test delle perdite esterne viene eseguito in conformità con Specifiche EPA21. Tutti questi indicatori indicano che può essere utilizzato in condotte di fluidi tossici e pericolosi in vari campi come l'industria chimica.

In sintesi, la valvola a farfalla tripla eccentrica, come cristallizzazione della più recente tecnologia delle valvole, trarrà vantaggio dai vantaggi di varie valvole ed eviterà le carenze di varie valvole, e riceverà sicuramente sempre più attenzione da parte di utenti e progettisti. Il livello di pressione massimo può raggiungere 2500 libbre, il calibro standard può raggiungere 48 pollici e il morsetto, l'aletta, la flangia, la saldatura di testa, varie lunghezze strutturali, ecc. possono essere corrispondenti e, grazie all'ampia scelta di materiali della valvola a farfalla, Alta e la bassa temperatura, vari acidi, alcali e altri mezzi corrosivi possono anche rispondere liberamente. Soprattutto in termini di grande diametro, con il vantaggio di zero perdite, sostituisce costantemente le grandi valvole a saracinesca e le valvole a sfera nelle valvole di intercettazione. Allo stesso modo, con la sua eccellente funzione di controllo, la valvola di controllo sostituisce costantemente l'ingombrante valvola di arresto.

◆ Progettazione e produzione: ANSI16.34,BS 5155,JIS B2071,DIN 3354.

◆ Dimensioni faccia a faccia: API 609, ISO 5752,DIN 3202,BS 4504,JIS B2002.

◆ Estremità flangiate: ANSI B16.5, MSS-SP-44, ISO 7005, BS 4504.

◆ Estremità a saldare di testa: ANSI B16.25.

◆ Prova di pressione: API 598, ISO 5208, BS 5146.

◆ Elevata durezza, resistenza all'erosione, resistenza all'usura, resistenza alle alte temperature

◆ Acciaio legato HRC30-45 gradi

◆ Lega di stellite HRC40-60 gradi

◆ Carburo di tungsteno HRC 70 gradi o più

◆ Corpo e disco: acciaio al carbonio (WCB, LCB)

◆ Acciaio inossidabile (CF8,CF8M,CF3,CF3M) /

◆ Acciaio inossidabile duplex (4A,5A,6A) /

◆ Lega Hastelloy(N-12MV,CW-12MW,CW-2M) /

◆ Lega Inconel(CY-40,CW-6MC) /

◆ Lega di monel (M35-1) /

◆ Lega di bronzo-alluminio (C95400,C95500,C95800,AB2C)

◆ Attacco manubrio: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanio

◆ Sigillatura del disco: Nitrurazione A105+/Nitrurazione A105+STL/Nitrurazione F304+/Nitrurazione F304+STL/Nitrurazione F316+/Nitrurazione F316+ STL

◆ Sede del corpo: Nitrurazione A105+/Nitrurazione A105+STL/Nitrurazione F304+/Nitrurazione F304+STL/Nitrurazione F316+/Nitrurazione F316+ STL
