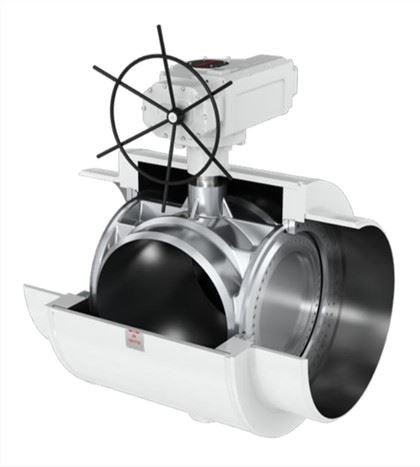

Struttura della valvola a sfera
Esistono molti tipi di strutture per le valvole a sfera, ma sono sostanzialmente le stesse. Sono nuclei sferici completamente rotondi con parti di apertura e chiusura, composti principalmente da sedi di valvole, sfere, anelli di tenuta, steli di valvole e altri dispositivi di azionamento. La valvola può essere aperta e chiusa ruotando lo stelo della valvola di 90 gradi. Sono utilizzati nelle condutture per interrompere, distribuire, regolare il flusso e modificare la direzione del flusso del mezzo. La sede della valvola utilizza forme di tenuta diverse a seconda delle diverse condizioni di lavoro. Il corpo valvola della valvola a sfera con O-ring è dotato di una sfera con un foro passante intermedio all'interno. Sulla sfera è presente un foro passante di diametro pari al diametro della tubazione, che può ruotare nella sede di tenuta. Sono presenti elastomeri circolari su entrambi i lati della direzione della tubazione per ottenere la tenuta. Il nucleo della valvola a sfera a forma di V ha una struttura a forma di V e il nucleo della valvola è un guscio sferico da 1/4 con una tacca a forma di V. Ha una grande capacità di flusso, un ampio campo di regolazione, forza di taglio e può essere chiuso ermeticamente, rendendolo particolarmente adatto per materiali fluidi con strutture fibrose.
1, struttura della valvola a sfera di tipo O:
Il corpo valvola della valvola a sfera con O-ring è dotato di una sfera con un foro passante intermedio all'interno. Sulla sfera è presente un foro passante di diametro pari al diametro della tubazione, che può ruotare nella sede di tenuta. Sono presenti elastomeri circolari su entrambi i lati della direzione della tubazione per ottenere la tenuta. Ruotando la sfera di 90 gradi, è possibile modificare la direzione del foro passante, ottenendo così l'apertura e la chiusura della valvola a sfera. La valvola a sfera di tipo O adotta un design flottante o fisso e le relative parti mobili sono realizzate con materiali autolubrificanti con coefficiente di attrito minimo, con conseguente bassa coppia operativa. Inoltre, la tenuta a lungo termine del grasso sigillante rende il funzionamento più flessibile. I vantaggi del suo prodotto sono i seguenti:
1. La valvola a sfera di tipo O ha una bassa resistenza ai fluidi
Le valvole a sfera hanno generalmente due strutture: riduzione del diametro e riduzione del diametro. Indipendentemente dalla struttura, il coefficiente di resistenza al flusso della valvola a sfera è relativamente piccolo. La valvola a sfera convenzionale è del tipo a passaggio diretto, nota anche come valvola a sfera del tipo a flusso totale. Il diametro del canale è uguale al diametro interno della tubazione e la perdita di resistenza è solo la resistenza per attrito della stessa lunghezza della tubazione. Tra tutte le valvole, questo tipo di valvola a sfera ha la minore resistenza ai fluidi. Esistono due modi per ridurre la resistenza del sistema di tubazioni: uno è ridurre la portata del fluido e l'altro è aumentare il diametro del tubo e il diametro della valvola, il che aumenterà notevolmente il costo del sistema di tubazioni. Il secondo è ridurre la resistenza locale della valvola e le valvole a sfera sono la scelta migliore.
2. La valvola a sfera con O-ring cambia rapidamente e comodamente
La valvola a sfera deve ruotare solo di 90 gradi per completare l'apertura o la chiusura completa, in modo da poter ottenere rapidamente l'apertura e la chiusura.
3. La valvola a sfera di tipo O ha buone prestazioni di tenuta
La stragrande maggioranza delle sedi delle valvole a sfera sono realizzate con materiali elastici come il politetraetilene (PTFE), comunemente noti come valvole a sfera a tenuta morbida. Le valvole a sfera con tenuta morbida hanno buone prestazioni di tenuta e non hanno requisiti elevati per la rugosità e la precisione di lavorazione della superficie di tenuta della valvola.
4. Lunga durata della valvola a sfera con O-ring
Grazie all'eccellente autolubrificazione del politetrafluoroetilene (PTFE o F4), il coefficiente di attrito con la sfera è ridotto. Grazie alla tecnologia di lavorazione migliorata, la rugosità della valvola a sfera è stata ridotta, aumentandone notevolmente la durata.
5. La valvola a sfera di tipo O ha un'elevata affidabilità
La coppia di tenuta della sede della sfera e della valvola non presenterà graffi, attriti taglienti o altri difetti;
Dopo aver sostituito lo stelo della valvola con uno di tipo interno, è stato eliminato il potenziale rischio di incidente che lo stelo della valvola fuoriuscisse a causa dell'allentamento del premistoppa sotto la pressione del fluido;
Le valvole a sfera con strutture antistatiche e resistenti al fuoco possono essere utilizzate per condotte che trasportano petrolio, gas naturale e gas.
Il nucleo della valvola a sfera (sfera) con O-ring è sferico e, da un punto di vista strutturale, la sede della valvola a sfera è incorporata nella sede della valvola sul lato del corpo della valvola durante la sigillatura. Le relative parti mobili sono realizzate con materiali autolubrificanti a bassissimo coefficiente di attrito, con conseguente bassa coppia di azionamento. Inoltre, la tenuta a lungo termine del grasso sigillante rende il funzionamento più flessibile. Generalmente utilizzato per la regolazione a due posizioni, con una caratteristica di flusso ad apertura rapida.
Quando la valvola a sfera di tipo O è completamente aperta, entrambi i lati non sono ostruiti, formando un canale del tubo diritto con tenuta bidirezionale. Ha le migliori prestazioni autopulenti ed è adatto per le occasioni di taglio in due posizioni con supporti particolarmente sporchi e fibrosi. Il nucleo sferico sfrega sempre contro la valvola durante il processo di apertura e chiusura. Allo stesso tempo, la tenuta tra il nucleo della valvola e la sede della valvola viene ottenuta grazie alla forza di tenuta pre-ermetica della sede della valvola che preme contro il nucleo della sfera. Tuttavia, grazie alle eccellenti proprietà meccaniche e fisiche della sede della valvola a tenuta morbida, le sue prestazioni di tenuta sono particolarmente buone.
2, struttura della valvola a sfera a forma di V:
Il nucleo della valvola a sfera a forma di V ha una struttura a forma di V e il nucleo della valvola è un guscio sferico da 1/4 con una tacca a forma di V. Ha una grande capacità di flusso, un ampio campo di regolazione, forza di taglio e può essere chiuso ermeticamente, rendendolo particolarmente adatto per materiali fluidi con strutture fibrose. Generalmente, le valvole a sfera a forma di V sono valvole a sfera a tenuta singola. Non adatto per l'uso bidirezionale.
Bordo a forma di V, tagliando le impurità. Durante la rotazione della sfera, la lama a V della sfera è tangente alla sede della valvola, tagliando così le fibre e le sostanze solide presenti nel fluido. Tuttavia, le normali valvole a sfera non hanno questa funzione, il che può facilmente causare l'intrappolamento delle impurità delle fibre durante la chiusura, causando grossi disagi alla manutenzione e alla riparazione. Il nucleo della valvola a sfera a forma di V non sarà bloccato dalle fibre. Inoltre, grazie all'utilizzo del collegamento a flangia, lo smontaggio e il montaggio sono semplici, senza la necessità di attrezzi speciali, e anche la manutenzione è semplice e facile. Quando la valvola è chiusa. La tacca a V produce un effetto a forbice a forma di cuneo tra la sede della valvola, che ha funzione autopulente e può impedire che il nucleo della sfera si incastri. Il corpo della valvola, il coperchio della valvola e la sede della valvola adottano rispettivamente una struttura metallica punto a punto e viene utilizzata una molla dello stelo della valvola con un piccolo coefficiente di attrito. Pertanto, la coppia operativa è piccola e molto stabile.
La valvola a sfera a forma di V è una struttura rotante ad angolo retto che può ottenere la regolazione del flusso. Può raggiungere diversi gradi di proporzionalità in base all'angolo a V della sfera a V. Le valvole a sfera a V vengono generalmente utilizzate insieme ad attuatori e localizzatori per valvole per ottenere una regolazione proporzionale. I nuclei delle valvole a V sono più adatti per varie occasioni di regolazione, con coefficiente di flusso nominale elevato, ampio rapporto regolabile, buon effetto di tenuta, sensibilità zero nelle prestazioni di regolazione, volume ridotto e possono essere installati verticalmente o orizzontalmente. Adatto per il controllo di fluidi come gas, vapori, liquidi, ecc. La valvola a sfera a forma di V è una struttura rotante ad angolo retto, composta da un corpo valvola a forma di V, attuatore pneumatico, localizzatore e altri accessori; Esiste una caratteristica di flusso intrinseca approssimativa di pari percentuale; Adotta una struttura a doppio cuscinetto, con bassa coppia di avviamento, eccellente sensibilità e velocità di rilevamento e forte capacità di taglio.
